帝辰六代融合器(010)接线设置教程
安装前准备
将主机和副机的桌面分辨率都设置成2560或1080分辨率,主机和副机要保持一致.(2560p情况下刷新率最高支持144hz 1080p情况下刷新率最高支持240hz)
如果你是4k分辨率请提前告知客服安装步骤和下面的不一样.
融合器接线说明

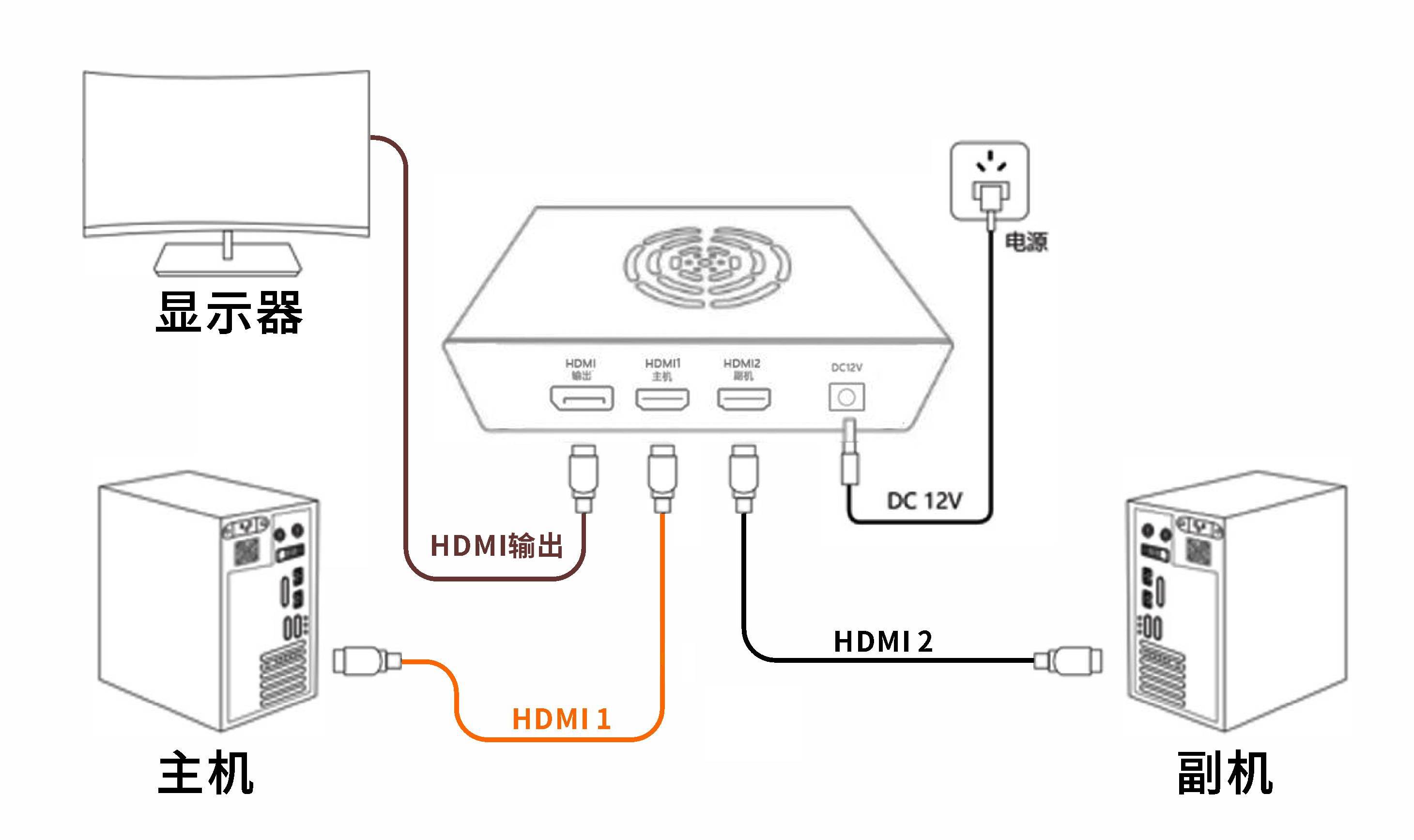

接线图 (HDMI线支持热插拔 不用关机)
1.确保你的 主机 和 副机 处于开机状态；
2.连接DC 12V电源；
若此时按下Power红色按钮，没有插入其他任何视频线，融合器将D1红灯亮起
3.连接三个HDMI视频接口；

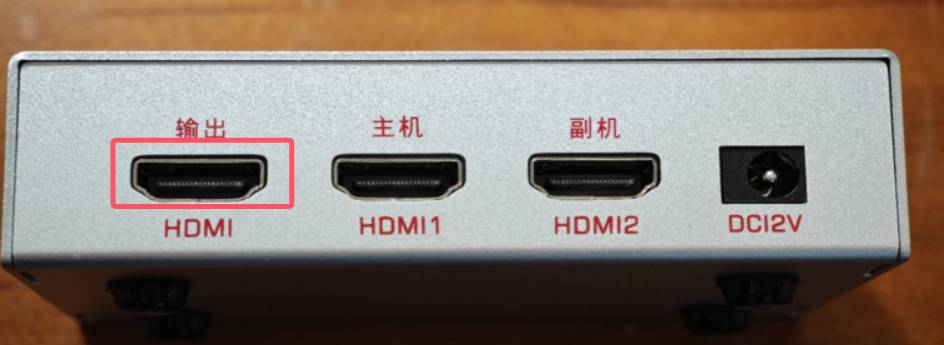

HDMI为输出接口，连接至你的主机显示器HDMI接口,显示器上只连接这一根线!
连接至你的主显示器HDMI接口

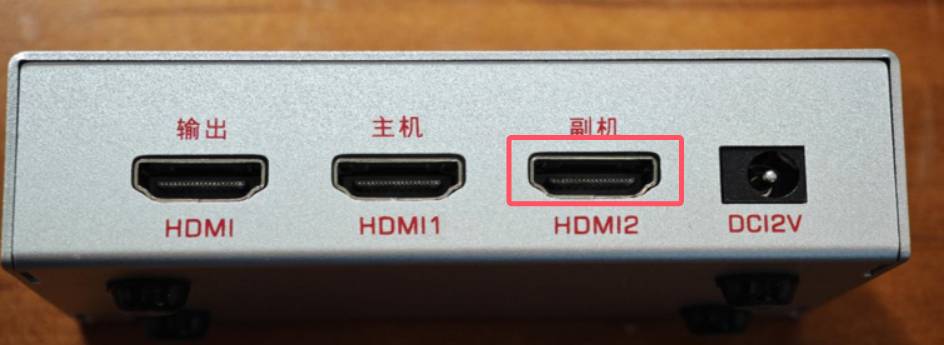

HDMI2为副机接口，连接至你的副机显卡HDMI接口
连接至你的副机显卡HDMI接口

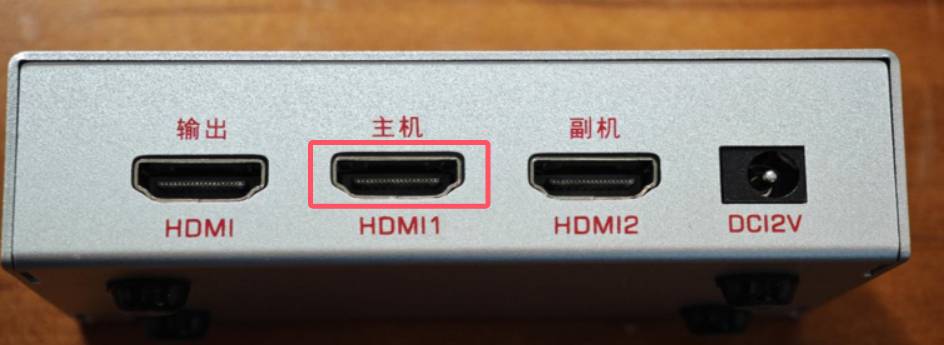

HDMI1为主机接口。连接至你的主机显卡HDMI接口,不要插到主板上!不要插到主板上!不要插到主板上!
连接至你的主机显卡HDMI接口

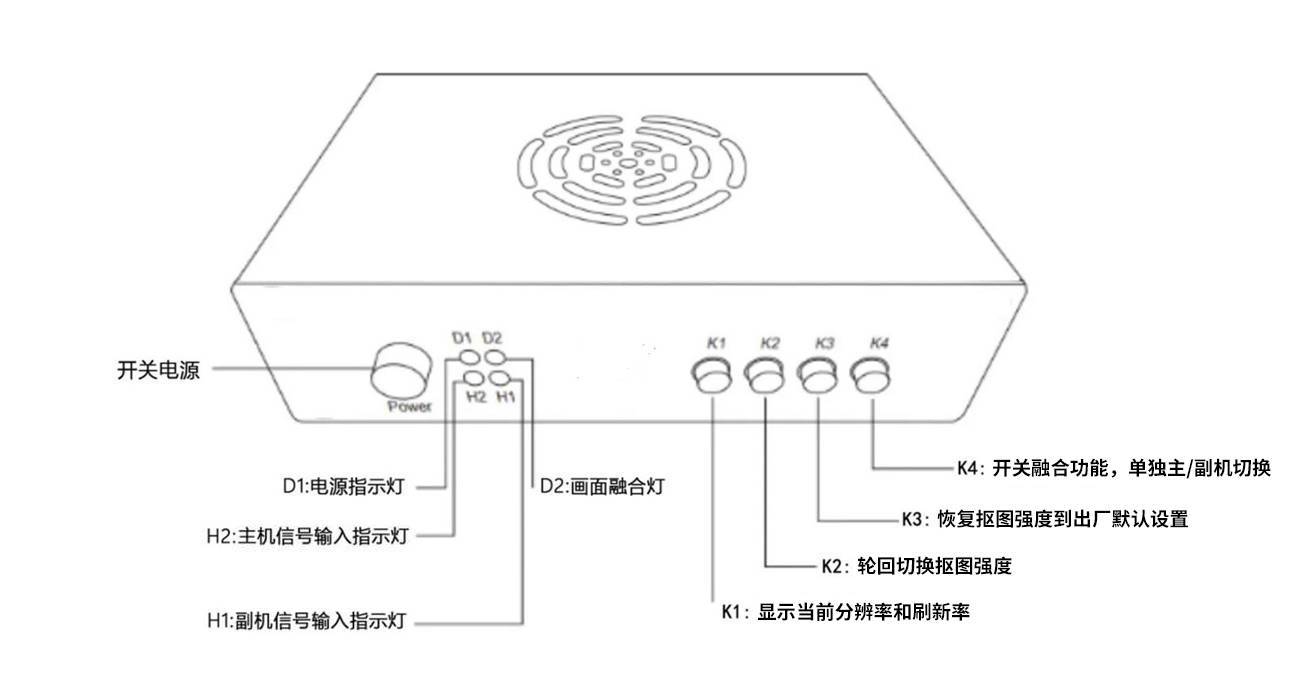

融合器指示灯/按键功能
指示灯/按键说明
按键说明
【Power】键：电源开关
【K1】键：恢复出厂设置
【K2】键：调整融合后的透明度
【K3】键：融合主机+副机的画面
【K4】键：切换显示主机、副机的画面
副机的必要设置
1.副机桌面设置为纯黑色背景，按下图操作：桌面鼠标右键→个性化→背景→纯色→选择纯黑色即可；
桌面点击鼠标右键，点击个性化

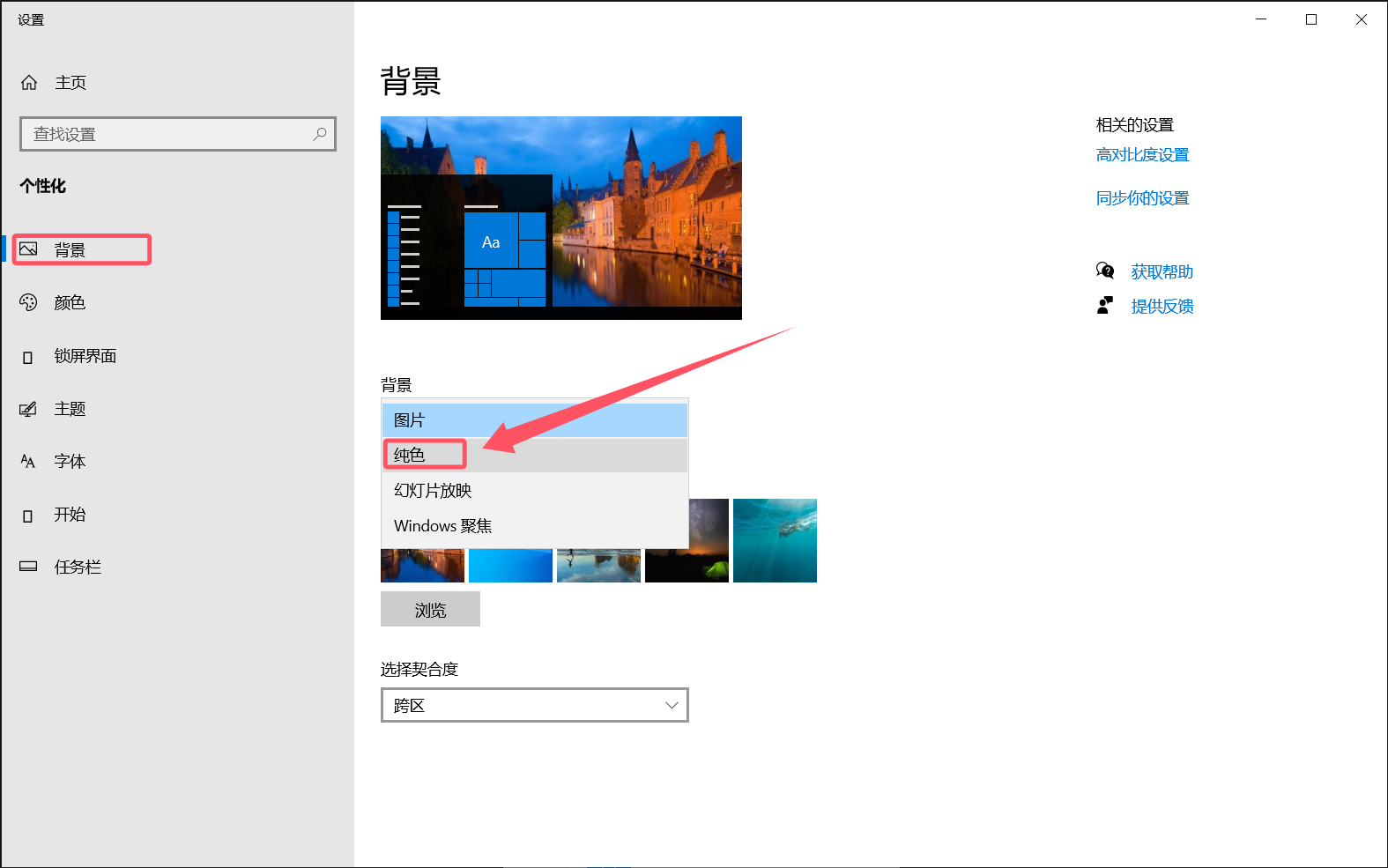

背景设置为纯色

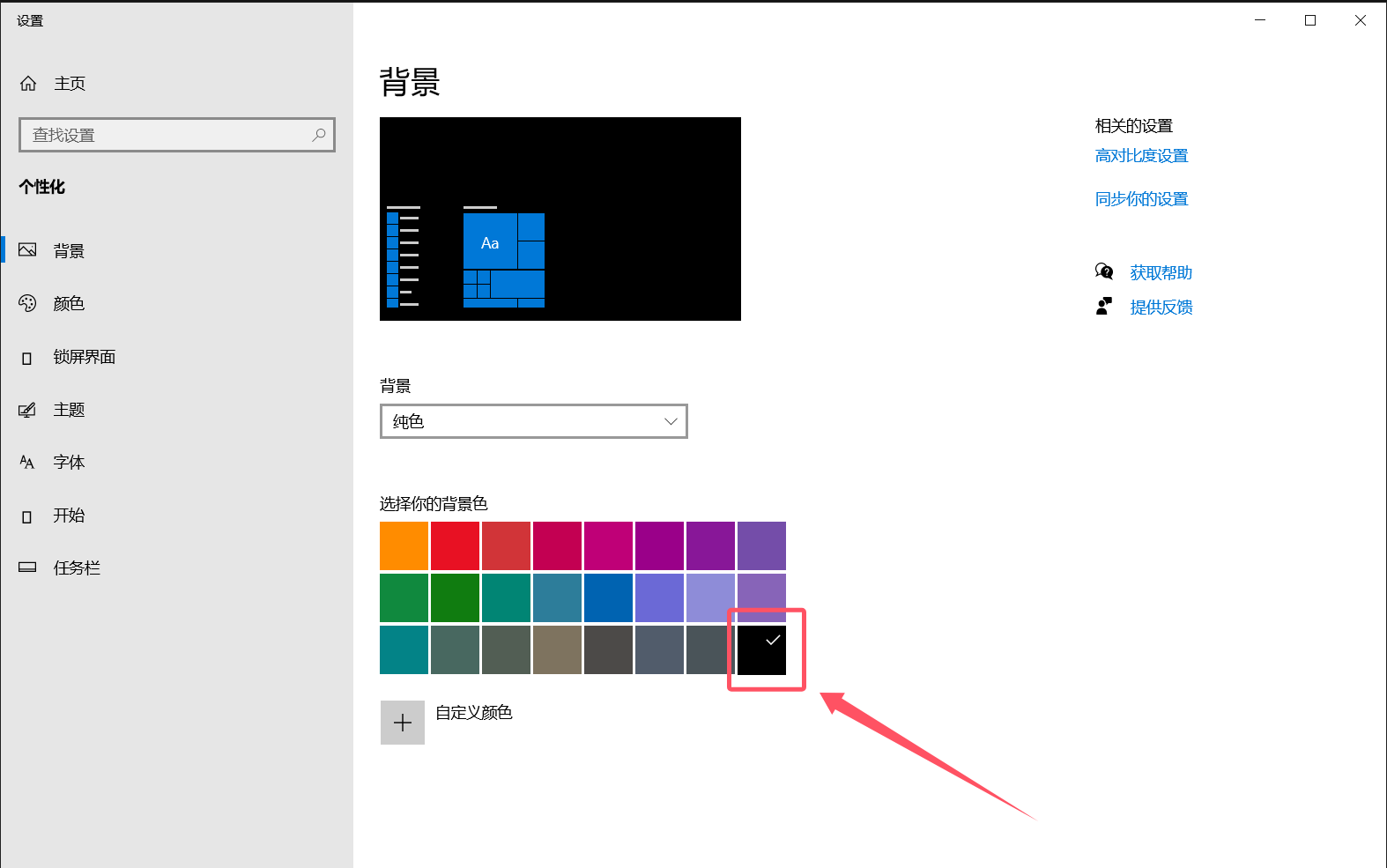

选择纯黑色背景
2.副机操作Win+P，投影方式选择为复制；

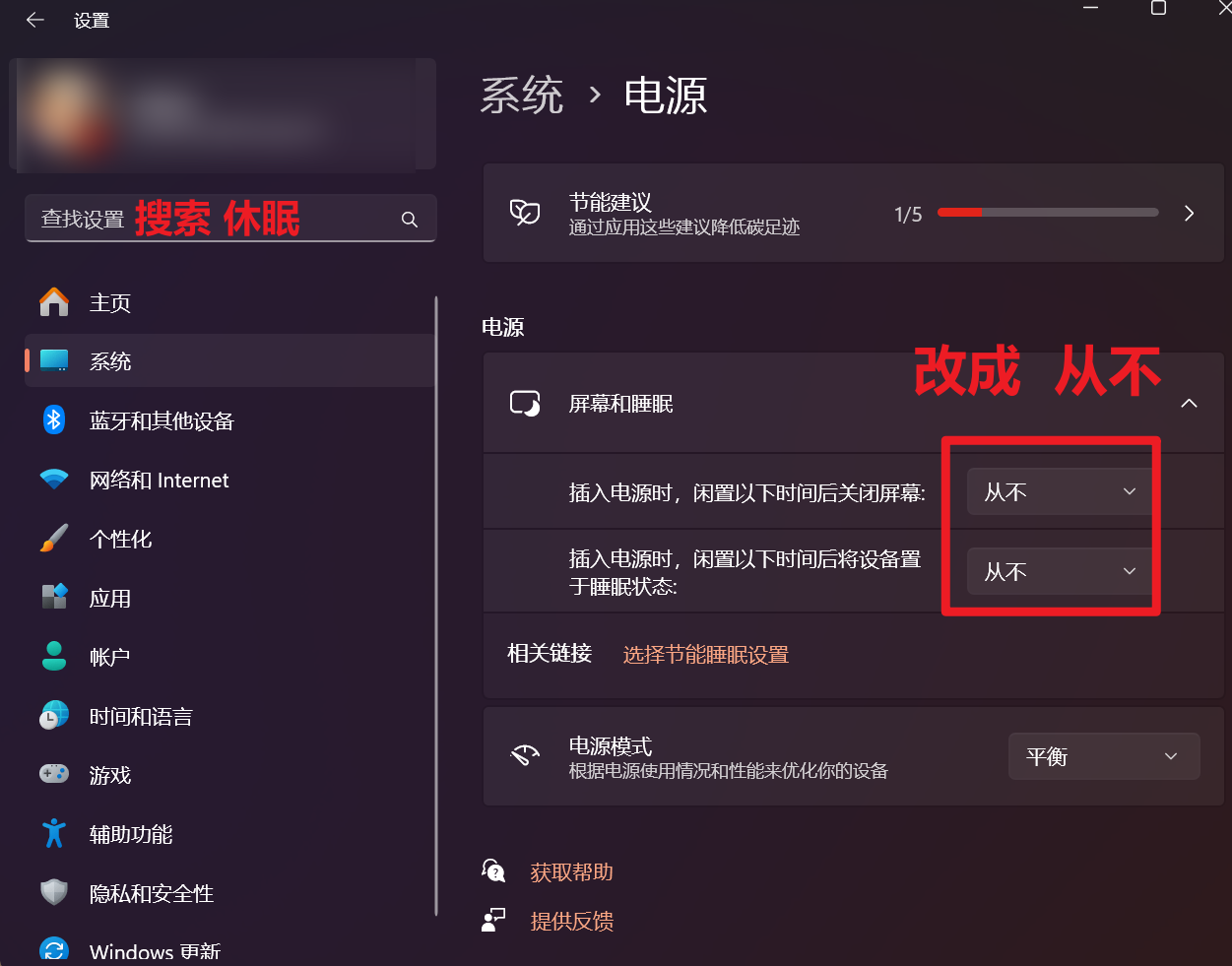

3.主机和副机都改成永不休眠
所有工作搞定后测试融合器按键是否正常工作.
