帝辰Mini融合器接线设置教程

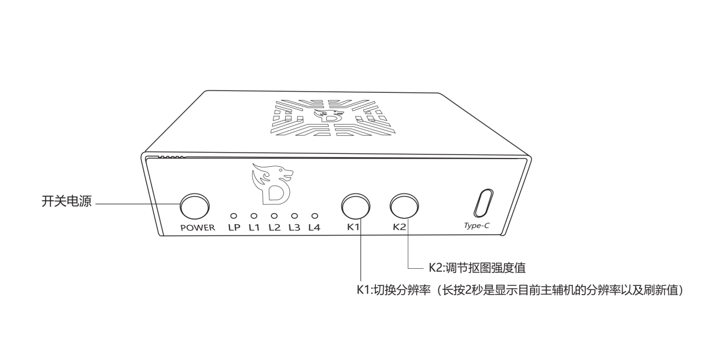

正面（Front display）

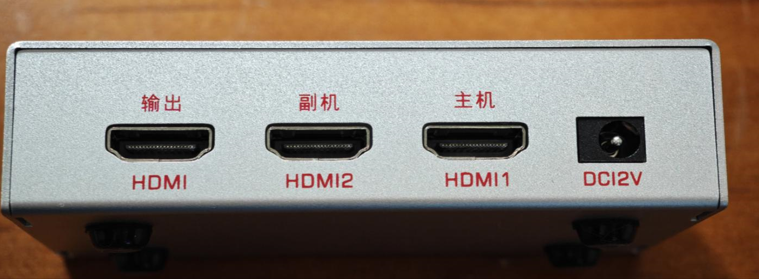

背面（Back display）
安装前准备

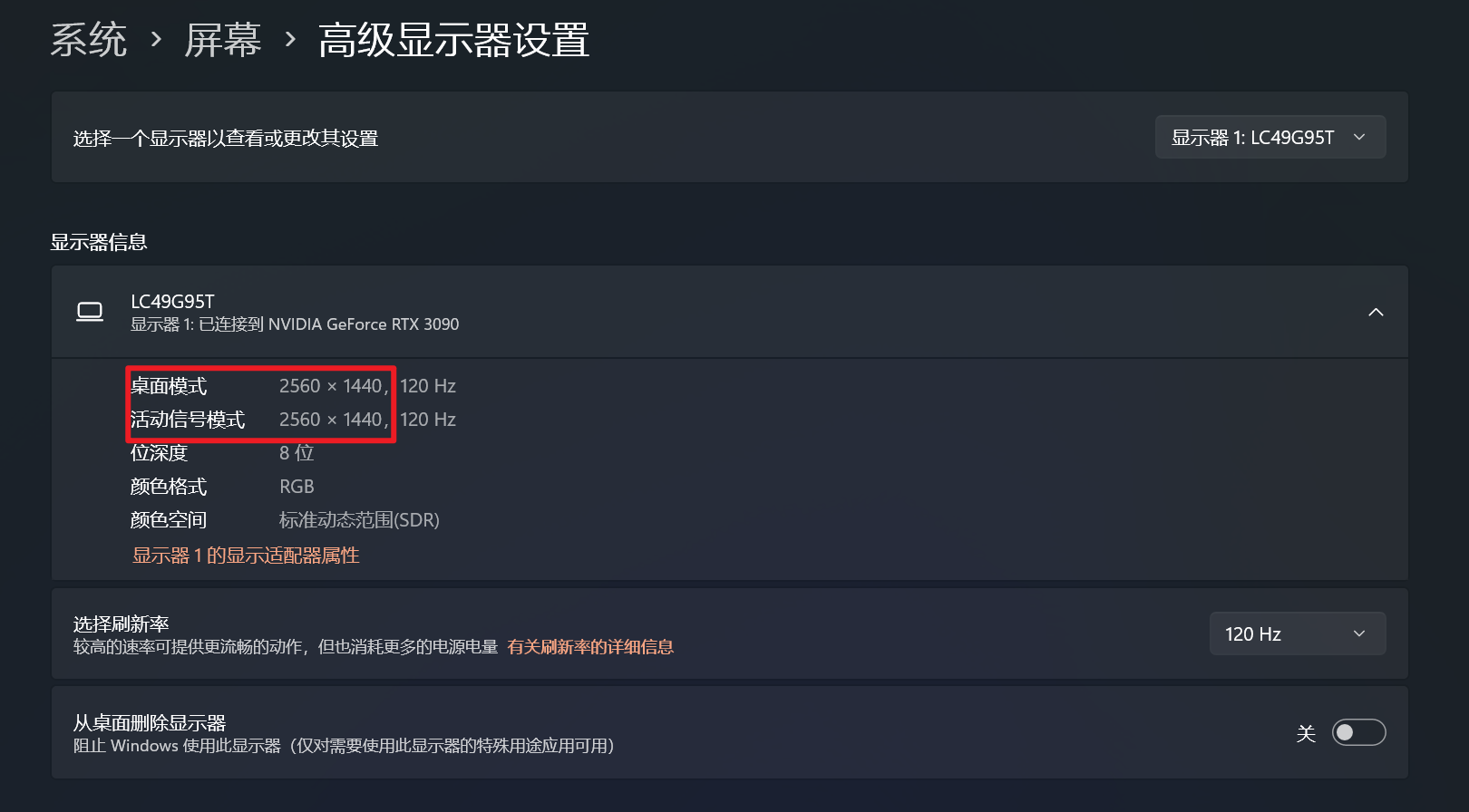

将主机和副机的桌面分辨率都设置成2560或1080分辨率,主机和副机要保持一致.(2560p情况下刷新率最高支持144hz 1080p情况下刷新率最高支持240hz)
如果你是4k分辨率请提前告知客服安装步骤和下面的不一样.
使用说明

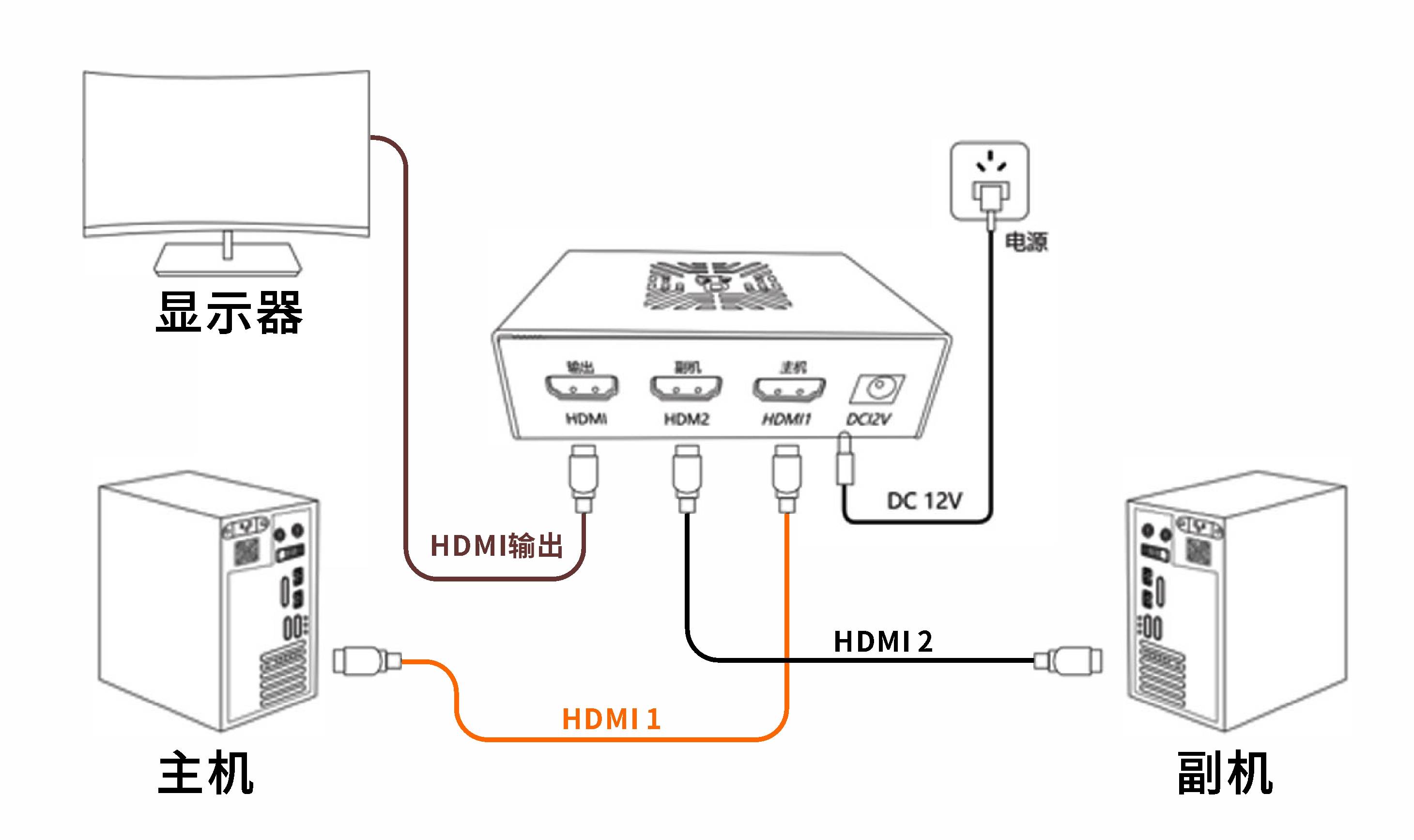

接线图 (HDMI线支持热插拔 不用关机)
1.确保你的 主机 和 副机 处于开机状态；

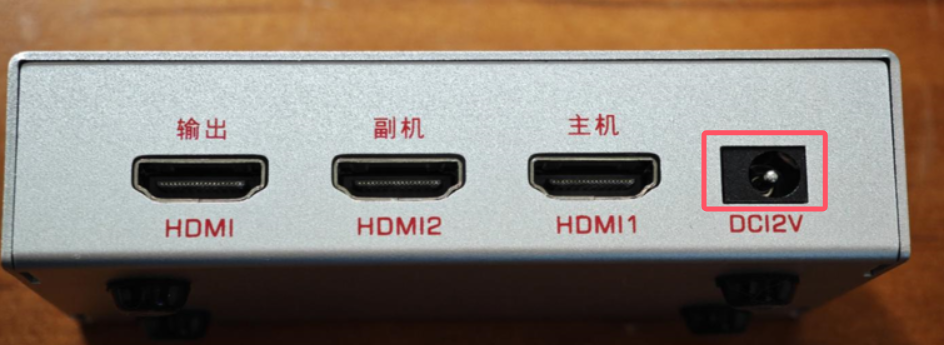

2.连接DC 12V电源；
若此时按下Power红色按钮，没有插入其他任何视频线，融合器将LP红灯亮起，L3、L4蓝灯闪烁，这是正常指示灯显示情况
3.连接三个HDMI视频接口；

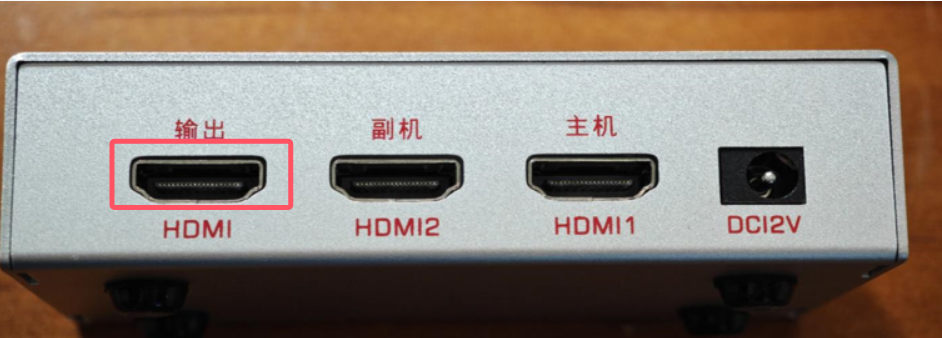

HDMI为输出接口，连接至你的主机显示器HDMI接口,显示器上只连接这一根线!
连接至你的主显示器HDMI接口

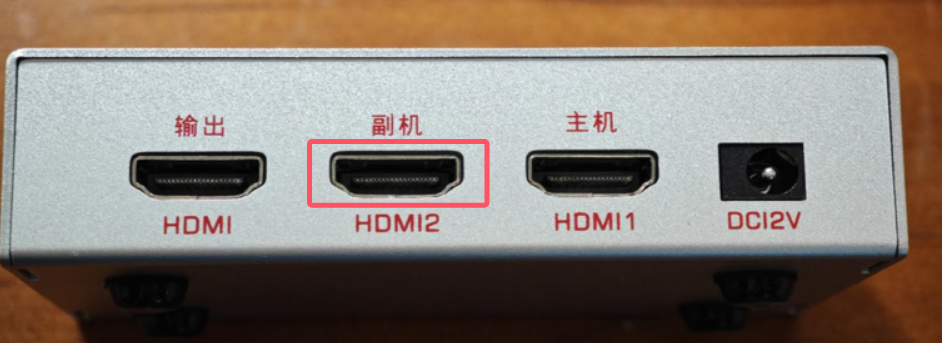

HDMI2为副机接口，连接至你的副机显卡HDMI接口
连接至你的副机显卡HDMI接口

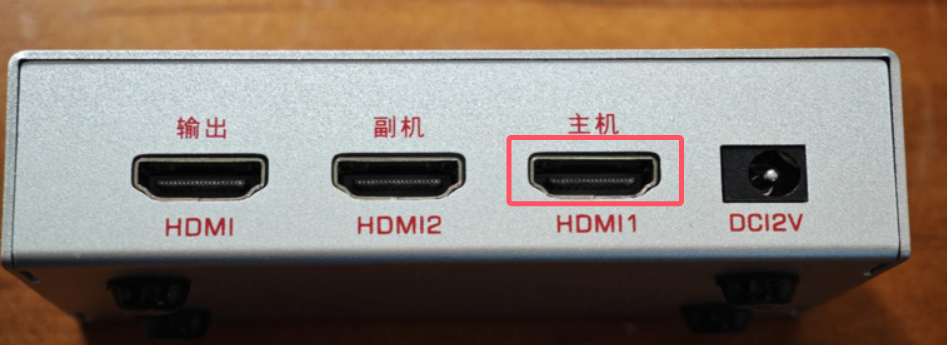

HDMI1为主机接口。连接至你的主机显卡HDMI接口,不要插到主板上!不要插到主板上!不要插到主板上!
连接至你的主机HDMI接口
按键说明
K1-切换主副机画面（短按）
短按一下会显示主机画面.再次短按一下,会显示副机画面,依次类推.
K2-切换融合状态（短按） ， 长按进入抠图强度值
短按一下 会进入融合界面.就会让主机副副机画面叠加到一起
副机的必要设置
1.副机桌面设置为纯黑色背景，按下图操作：桌面鼠标右键→个性化→背景→纯色→选择纯黑色即可；
桌面点击鼠标右键，点击个性化

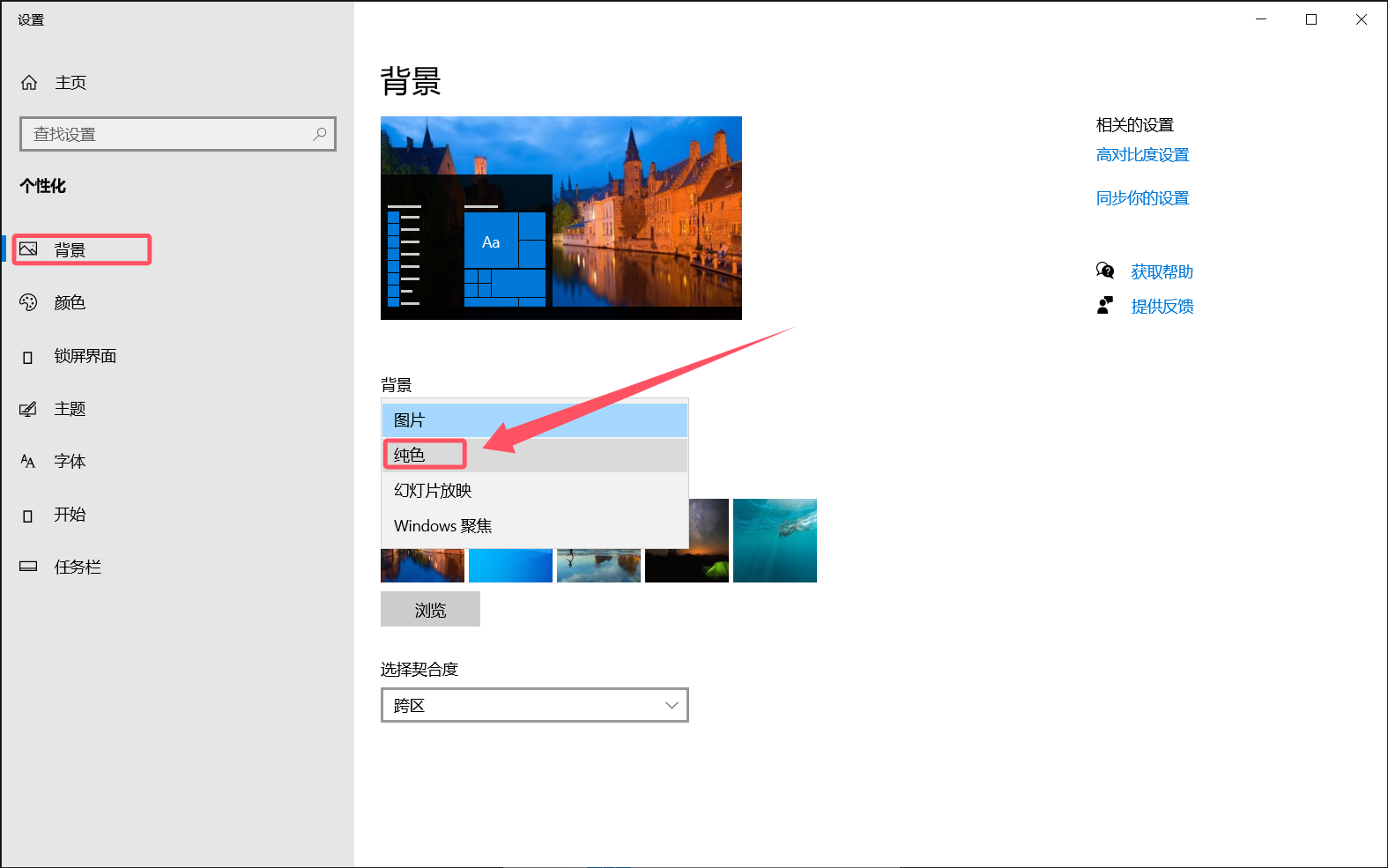

背景设置为纯色

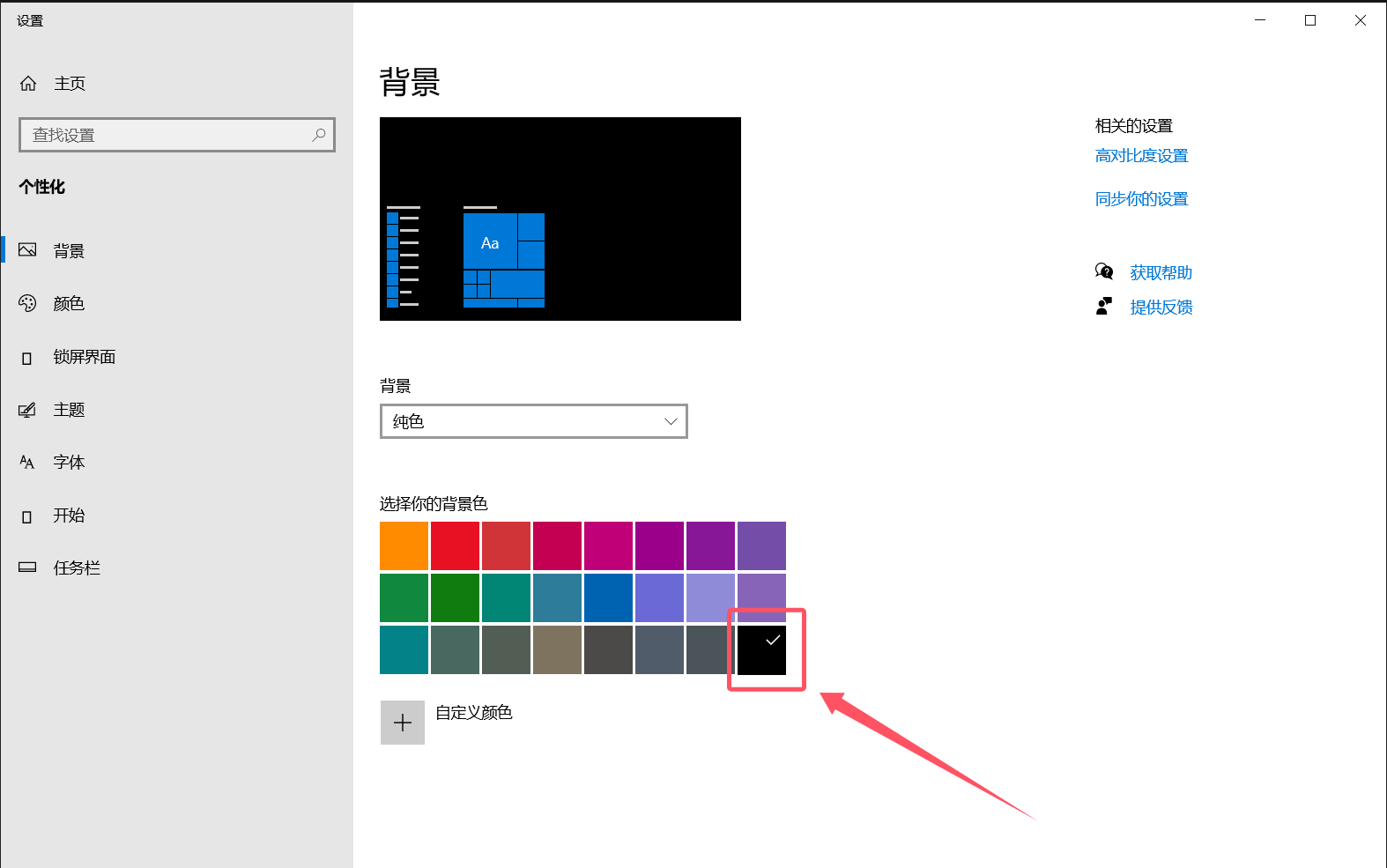

选择纯黑色背景
2.副机操作Win+P，投影方式选择为复制；

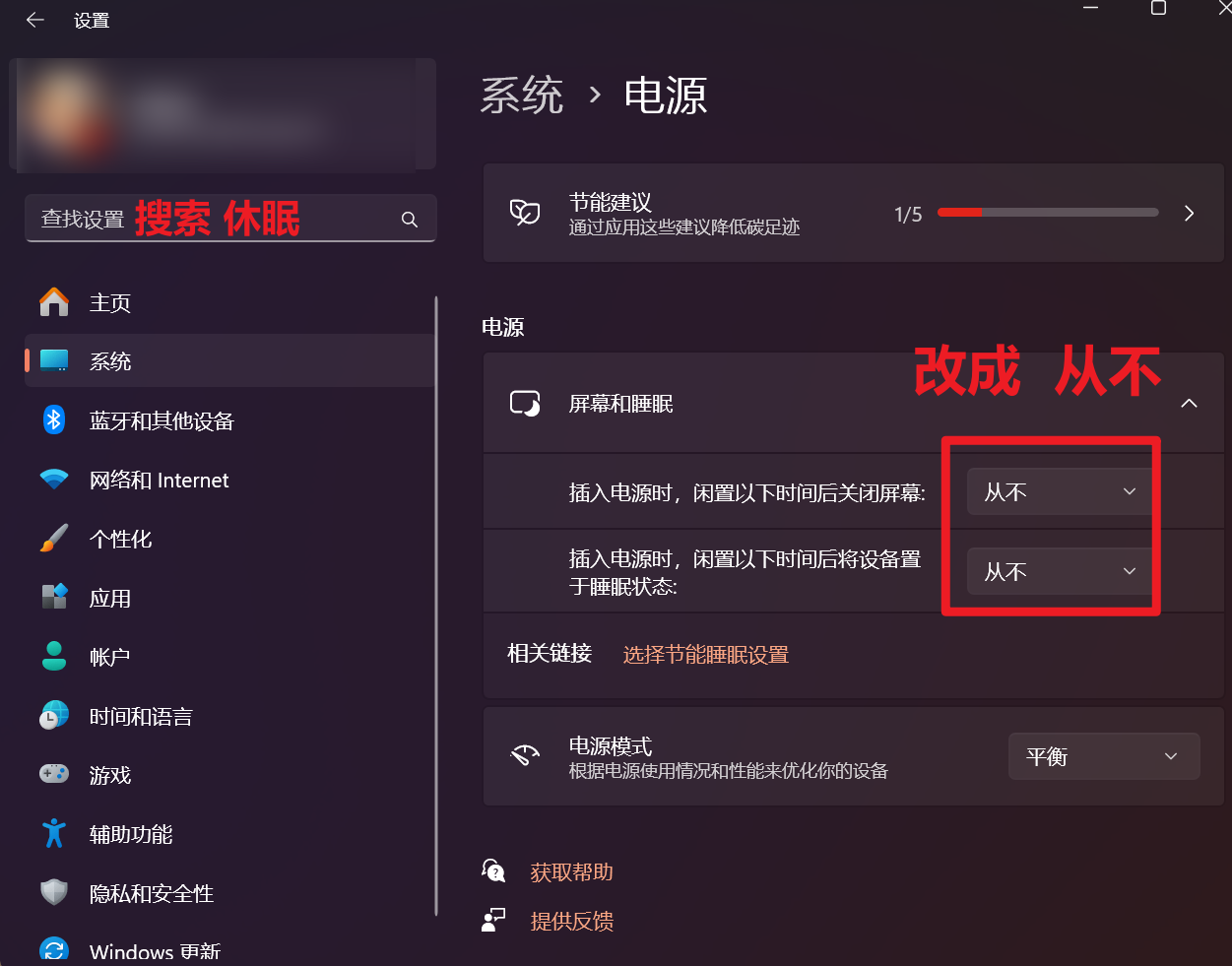

3.主机和副机都改成永不休眠
所有工作搞定后测试融合器按键是否正常工作.
